保圣流變儀：水凝膠性能研究的關(guān)鍵助力

 一、研究背景

在現(xiàn)代材料科學(xué)領(lǐng)域，水凝膠作為一種極具潛力的材料，因其獨(dú)特的三維網(wǎng)絡(luò)結(jié)構(gòu)和優(yōu)良的性能，在眾多領(lǐng)域展現(xiàn)出廣泛的應(yīng)用前景，尤其是在環(huán)境修復(fù)領(lǐng)域，用于吸附污染物等方面?zhèn)涫荜P(guān)注。然而，水凝膠的性能受多種因素影響，其微觀結(jié)構(gòu)與宏觀性能之間的關(guān)系復(fù)雜，如何精確表征和調(diào)控水凝膠性能成為研究重點(diǎn)。傳統(tǒng)的材料表征方法難以全面、深入地揭示水凝膠在不同條件下的性能變化規(guī)律，這促使科研人員尋求更有效的測(cè)試手段。保圣流變儀作為先進(jìn)的材料測(cè)試設(shè)備，能夠?qū)λz的流變性能進(jìn)行精準(zhǔn)測(cè)量，為深入研究水凝膠性能提供了關(guān)鍵技術(shù)支持，在水凝膠相關(guān)研究中具有不可或缺的地位。

二、實(shí)驗(yàn)方法

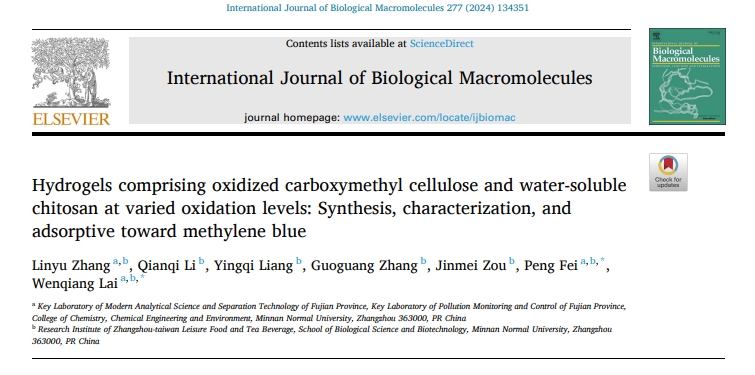

本研究旨在探究不同氧化程度的氧化羧甲基纖維素（OCMC）與水溶性殼聚糖（WSC）制備的水凝膠的性能，保圣流變儀在其中發(fā)揮了重要作用。在實(shí)驗(yàn)中，研究人員首先制備了不同氧化程度的OCMC，并將其與WSC通過特定工藝制備成WSC/OCMC水凝膠。

運(yùn)用保圣流變儀對(duì)水凝膠進(jìn)行測(cè)試時(shí)，采用了兩種測(cè)量方法。在振蕩模式下，先設(shè)定振幅為5%，溫度為25℃，對(duì)頻率在2 - 10Hz范圍內(nèi)進(jìn)行掃描。該測(cè)試條件的設(shè)置是為了模擬水凝膠在不同外界干擾頻率下的響應(yīng)情況，通過觀察儲(chǔ)存模量（G′）和損耗模量（G″）的變化，分析水凝膠的彈性和粘性特征。之后，保持振幅5%不變，固定頻率為8Hz，將溫度范圍設(shè)置在25 - 80℃進(jìn)行掃描。這樣可以研究溫度對(duì)水凝膠流變性能的影響，因?yàn)樵趯?shí)際應(yīng)用場(chǎng)景中，溫度是一個(gè)重要的環(huán)境變量，了解水凝膠在不同溫度下的性能變化對(duì)評(píng)估其穩(wěn)定性和適用性至關(guān)重要。

 三、實(shí)驗(yàn)結(jié)果

實(shí)驗(yàn)結(jié)果顯示，保圣流變儀的測(cè)試數(shù)據(jù)為研究水凝膠性能提供了關(guān)鍵信息。在低頻率范圍內(nèi)，水凝膠的儲(chǔ)存模量（G′）大于損耗模量（G″），這表明水凝膠呈現(xiàn)出以彈性為主的行為，說明其內(nèi)部網(wǎng)絡(luò)結(jié)構(gòu)較為穩(wěn)定，分子間相互作用較強(qiáng)。隨著頻率逐漸接近8Hz，G″超過G′，意味著水凝膠的粘性特征逐漸凸顯，網(wǎng)絡(luò)結(jié)構(gòu)開始在較高頻率的外力作用下出現(xiàn)一定程度的破壞，導(dǎo)致彈性降低，粘性耗散增加。

在溫度掃描實(shí)驗(yàn)中，在25 - 80℃的整個(gè)溫度范圍內(nèi)，所有水凝膠的G′始終高于G″，進(jìn)一步證實(shí)了水凝膠以彈性為主的性質(zhì)，屬于理想的膠體凝膠。而且，隨著溫度升高，G′略有增加，這是由于溫度升高促進(jìn)了分子運(yùn)動(dòng)，使得內(nèi)部結(jié)構(gòu)發(fā)生重排，變得更加緊密有序；同時(shí)，G″略有下降，這可能是因?yàn)榉肿咏Y(jié)構(gòu)在溫度作用下變得更有序穩(wěn)定，減少了變形過程中的能量耗散。

通過保圣流變儀對(duì)不同氧化程度OCMC制備的水凝膠進(jìn)行測(cè)試發(fā)現(xiàn)，隨著OCMC氧化程度的增加，G′略有下降。這一結(jié)果與其他測(cè)試（如質(zhì)地分析）的結(jié)果相互印證，表明OCMC氧化程度的增加會(huì)提高水凝膠的交聯(lián)密度，雖然增強(qiáng)了硬度，但也限制了聚合物鏈的移動(dòng)性，從而降低了彈性。

 四、保圣流變儀的重要性

保圣流變儀在本研究中具有不可替代的重要性。從研究水凝膠的微觀結(jié)構(gòu)與宏觀性能關(guān)系角度來看，其精確測(cè)量?jī)?chǔ)存模量和損耗模量的功能，使研究人員能夠深入了解水凝膠在不同條件下的彈性和粘性變化規(guī)律，為解釋水凝膠性能變化提供了微觀層面的依據(jù)。

在評(píng)估水凝膠的穩(wěn)定性和適用性方面，通過對(duì)不同頻率和溫度下的流變性能測(cè)試，模擬了多種實(shí)際應(yīng)用場(chǎng)景，幫助研究人員判斷水凝膠在不同環(huán)境條件下的性能表現(xiàn)，為水凝膠在環(huán)境修復(fù)等領(lǐng)域的實(shí)際應(yīng)用提供了關(guān)鍵參考。

與其他實(shí)驗(yàn)方法和設(shè)備的數(shù)據(jù)相結(jié)合，保圣流變儀提供的流變數(shù)據(jù)為構(gòu)建完整的水凝膠性能研究體系提供了重要支撐，使研究人員能夠更全面、深入地理解水凝膠的性能，進(jìn)而為水凝膠材料的優(yōu)化設(shè)計(jì)和性能提升提供有力的技術(shù)保障。
